Descripción
Soporta los nuevos procesadores Intel® Core™ i7 Extreme Edition en socket LGA 2011-3
Soporta memoria Canal Quad DDR4-3333(OC)
USB 3.1: Velocidad de hasta 10Gb/s, USB 3.1 ofrece un desempeño el doble de rápido que una conexión USB 3.0 regular.
Turbo M.2: ofrece la nueva generación M.2 Gen3 con 4 veces el desempeño y velocidades de transferencia de hasta 32 Gb/s
SATA Express + USB 3.1 + SATA 6Gb/s
Multi-GPU: Soporta NVIDIA Quad SLI y AMD Quad CrossFire
OC Engine: Para ajustes BCLK más flexibles
USB Steel Power: Suministro de 5V súper estable y mejor transmisión de señal por sobre USB
Intel® Gigabit LAN: Siempre conectado con la red Intel® Gigabit LAN
Guard-Pro: Protección mejorada y Eficiencia energética
Military Class 4: Calidad y estabilidad superiores
OC Genie 4: Overclock en 1 segundo
Click BIOS 4: Afina fácilmente el sistema
Command Center: Controla y personaliza las configuraciones de PC
Especificaciones
CPU
• Soporta los nuevos procesadores Intel® Core™ i7 Extreme Edition para socket LGA2011-3.
Por favor consulte la sección Soporte CPU para las CPUs compatibles; la descripción anterior es solo para referencia.
Chipset
• Intel® X99 Express Chipset
Memoria Principal
• Soporta ocho memorias DDR4 DIMMs 2133/2200(OC)/2400(OC)/2600(OC)/2666(OC)/2750(OC)/3000(OC)/3110(OC)/3333(OC) MHz, hasta 128GB Max.
- Soporta modo canal Quad
- Soporta memoria no-ECC, unbuffered
- Soporta Intel® Extreme Memory Profile (XMP)
Slots
• 4 slots PCIe 3.0 x16 con soporte hasta modo 3 vías
- Modo 1 vía: x16/ x0/ x0/ x0
- Modo 2 vías: x16/ x16/ x0/ x0*, 16/ x8/ x0/ x0**
- Modo 3 vías: x16/ x16/ x0/ x8*, x8/ x8/ x8/ x0**
• 2 slots PCIe 2.0 x1
* Para la CPU que soporta 40 carriles PCIe
** Para la CPU que soporta 28 carriles PCIe
Soporte Multi-GPU
• Soporta tecnología de 3 vías NVIDIA® SLI™
• Soporta tecnología de 3 vías AMD® CrossFire™*
* Soporta Windows 7 y Windows 8/ 8.1
SATA integrado
• Intel® X99 Express
• 10 puertos SATA 6Gb/s (2x puertos reservados para SATA Express)*
- SATA1~6 soportan RAID 0, RAID 1, RAID 5 y RAID 10
- SATA7~10 solamente soportan modos IDE y AHCI.
- - Soporta tecnología Intel® Smart Response (Windows 7/ 8/ 8.1)
• 1 puerto SATA Express*
• 1 puerto M.2, soporta módulo M.2 SATA 6Gb/s* o módulo M.2 PCIe con velocidad de hasta 32Gb/s**
El puerto M.2 soporta módulos de 4.2cm/ 6cm/ 8cm de largo.
- La interfaz M.2 PCIe no soporta RAID 0, RAID1, RAID 5 ni RAID 10.
* El puerto SATA Express y los puertos SATA5~6 no estarán disponibles cuando se instale el módulo M.2 (modo Gen2 x2) en el puerto M.2.
** Intel RST no soporta PCIe M.2 SSD con Legacy ROM.
USB
• Chipset Intel X99 Express
- 6 puertos USB 3.0 (2 puertos en panel trasero, 4 puertos disponibles a través de conectores USB 3.0 internos*)
- 6 puertos USB 3.0 (2 puertos en panel trasero, 4 puertos disponibles a través de conectores USB 2.0 internos*)
• ASMedia ASM1142
- 2 puertos USB 3.1 en panel trasero
• VIA VL805
- 4 puertos USB 3.0 en panel trasero
* El conector JUSB1 interno soporta MSI Super Charger.
Audio
• Codec Realtek® ALC892
- Audio de 7.1 canales de Alta Definición
- Soporta salida S/PDIF
LAN
• 1 x Intel I218 Gigabit LAN
Conectores internos
- 1 conector de energía ATX de 24 pines
- 1 conector de energía ATX 12V de 8 pines
- 10 conectores SATA 6Gb/s
- 1 conector SATA Express
- 1 conector M.2
- 2 conectores USB 2.0 (soporta 4 puertos USB 2.0 adicionales)
- 2 conectores USB 3.0 (soporta 4 puertos USB 3.0 adicionales)
- 2 conectores de ventilador CPU de 4 pines
- 3 conectores de ventilador de sistema de 4 pines
- 1 conector de audio de panel frontal
- 2 conectores de panel de sistema
- 1 conector de módulo TPM
- 1 conector para Chassis Intrusion
- 1 jumper Clear CMOS
- 1 jumper de inicio en modo Lento
- 1 botón de encendido
- 1 botón de Reset
- 1 botón OC Genie
- 1 interruptor Multi-BIOS

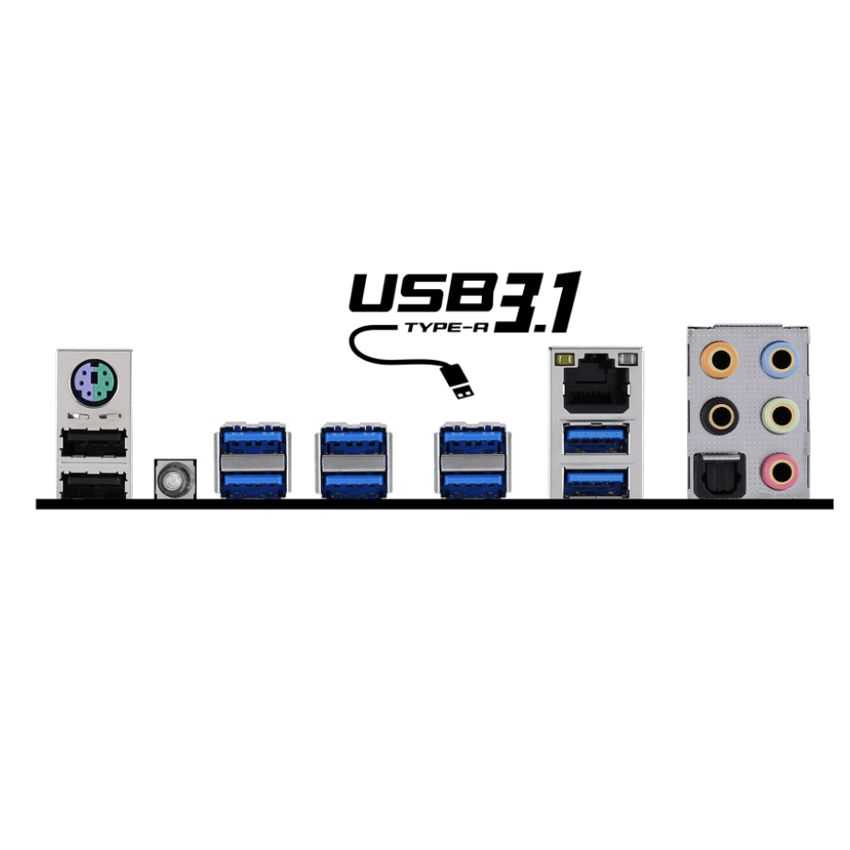

Puertos traseros
- 1 puerto combo teclado/mouse PS/2
- 2 puertos USB 2.0
- 1 botón Clear CMOS
- 6 puertos USB 3.0
- 2 puertos USB 3.1
- 1 puerto LAN (RJ45)
- 1 conector de salida S/PDIF óptica
- 5 jacks de audio OFC
BIOS
• El BIOS de la tarjeta madre provee la función BIOS "Plug & Play" que detecta los dispositivos periféricos y tarjetas de expansión automáticamente.
• La tarjeta madre provee la función Desktop Management Interface (DMI) o Interfaz de Administración de Escritorio que registra las especificaciones de la tarjeta.
Dimensiones
• Formato ATX (30.5 cm x 24.4 cm)
Montaje
• 9 agujeros de montaje
