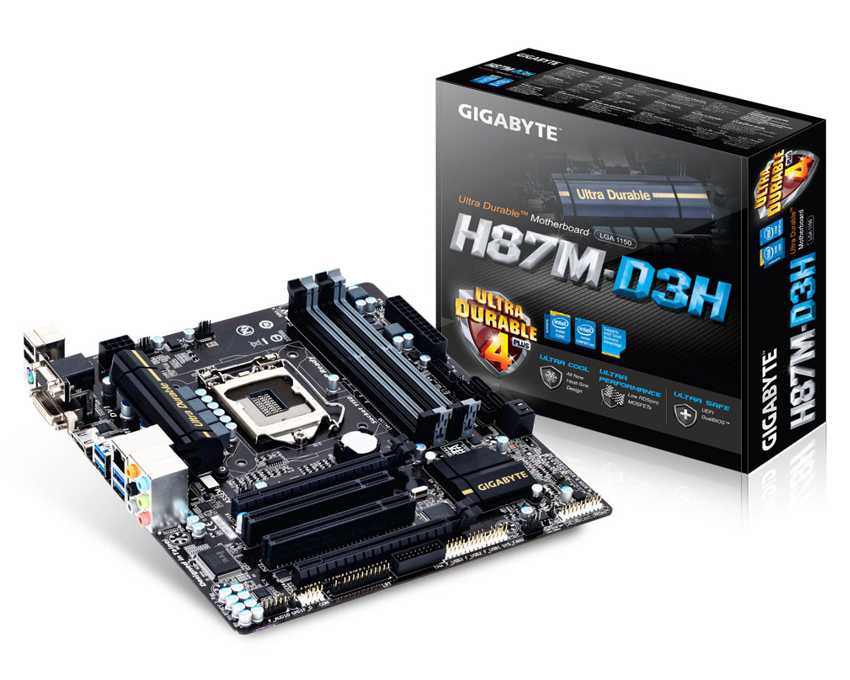

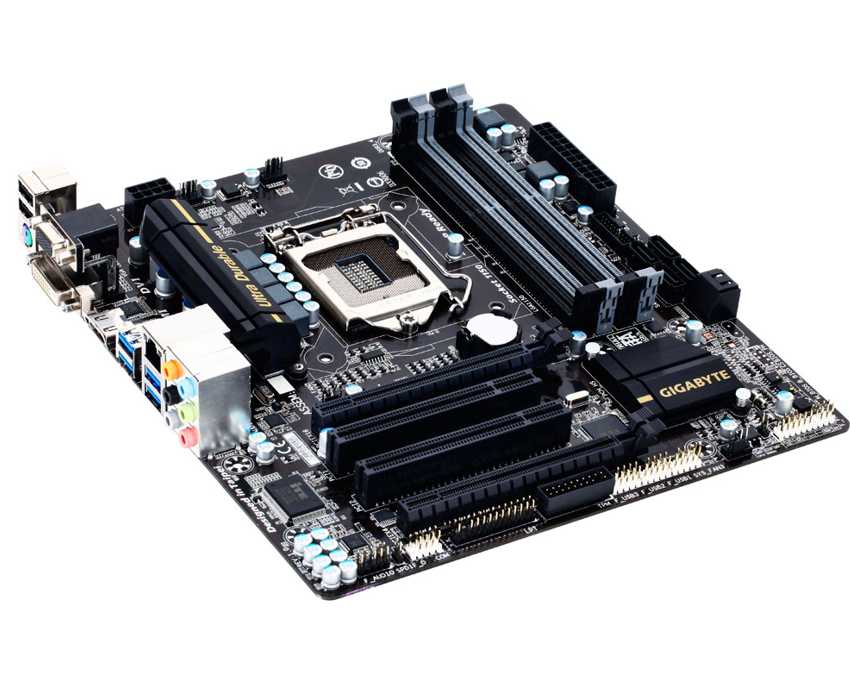

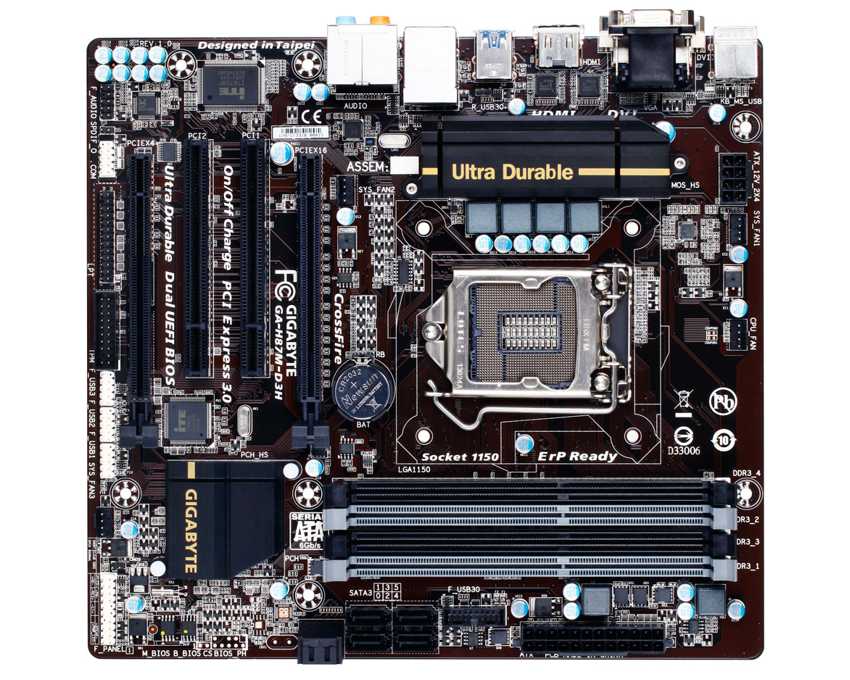

Placa Base Gigabyte H87M-D3H

Soporte para procesadores
Intel ® Core ™ i7 / Intel ® ™ i5 / Core Intel ® Core ™ i3 procesadores / Intel® Pentium ® procesadores / Intel ® Celeron ® procesadores en el paquete LGA1150
Caché L3 varía según la CPU
(Por favor, consulte la "Lista de Soporte de CPUs" para más información.)
Chipset
Intel ® H87 Express Chipset
Memoria
4 x 1.5V DDR3 DIMM que admiten hasta 32 GB de memoria del sistema
* Debido a un Windows de 32 bits limitación del sistema operativo, al instalar más de 4 GB de memoria física, el tamaño de la memoria mostrada será inferior al tamaño de la la memoria física instalada.
Dos canales DDR
Soporte para 1600/1333 MHz módulos de memoria DDR3
Soporte para módulos de memoria no ECC
Soporte para memoria de perfiles módulos de memoria Extreme (XMP)
(Por favor, consulte la "Lista de Soporte de Memoria" para obtener más información.)
Tarjeta gráfica
Integrated Graphics Processor:
1 x puerto D-Sub, soportando una resolución máxima de 1920x1200
1 x puerto DVI-D, soportando una resolución máxima de 1920x1200
* El puerto DVI-D no soporta conexión D-Sub por adaptador.
1 puertos HDMI x, el apoyo a una resolución máxima de 4096x2160
* Soporte para HDMI versión 1.4a.
Memoria máxima compartida de 1 GB
Audio
Realtek ® ALC892 codec
Audio de alta definición
2/4/5.1/7.1-channel
* Para configurar el audio de 7.1 canales, usted tiene que utilizar un módulo de sonido de panel frontal HD y activar la función de audio multicanal a través del controlador de audio.
Apoyo a S / PDIF
LAN
Realtek ® GbE LAN chip (10/100/1000 Mbit)
Slots de expansión
1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, aunque sólo sea una tarjeta gráfica PCI Express se va a instalar, asegúrese de instalarlo en la ranura PCIEX16.

(La ranura PCIEX16 se ajusta al estándar PCI Express 3.0 .)
1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
(La ranura PCIEX4 se ajusta al estándar PCI Express 2.0.)
2 x ranuras PCI
Multi-tecnología de gráficos
Compatibilidad con la tecnología AMD CrossFire ™
Interfaz de almacenamiento Chipset:
6 x conectores SATA 6Gb / s que admiten hasta 6 dispositivos SATA 6Gb / s
Soporte para RAID 0, RAID 1, RAID 5 y RAID 10
USB Chipset:
Hasta 8 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 6 puertos disponibles a través de los encabezados USB internos)
Hasta 6 puertos USB 3.0/2.0 (4 puertos en el panel trasero, 2 puertos disponibles a través del conector USB interno)
Conectores Internos E / S
1 x 24-pin ATX conector de alimentación principal
1 x conector de alimentación de 8 pines ATX 12V
6 x conectores SATA 6Gb / s
1 x cabecera del ventilador del CPU
3 x cabeceras para ventilador del sistema
1 encabezado del panel frontal
1 x conector de audio del panel frontal
1 x S / PDIF
1 x USB 3.0/2.0 cabecera
3 x USB 2.0/1.1 headers
1 encabezado de puerto serie x
1 encabezado de puerto paralelo de x
1 x Módulo de plataforma segura (TPM) cabecea
1 x Clear CMOS jumper

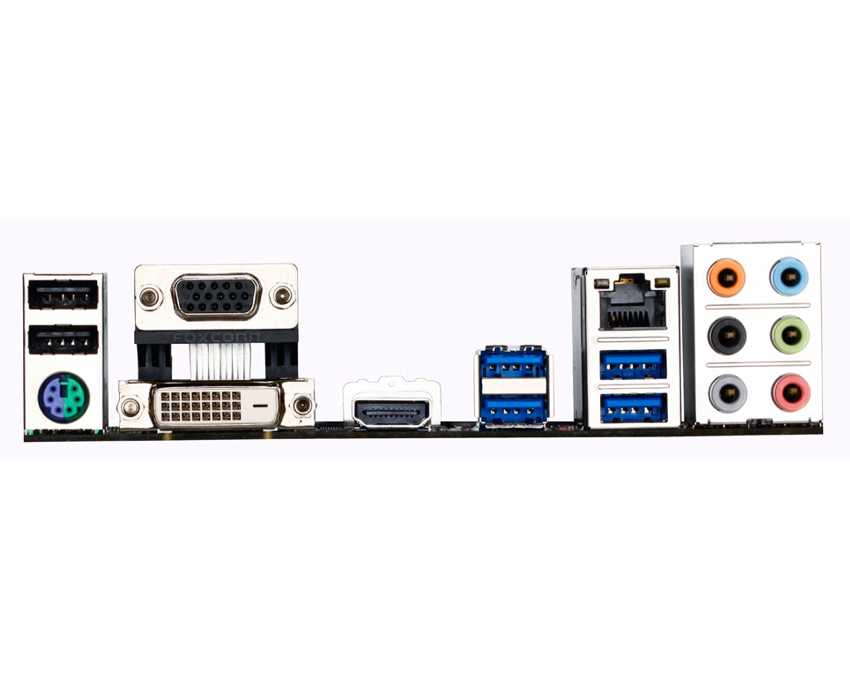

Conectores del panel posterior
1 x PS / 2 para teclado / mouse de puerto
1 x puerto D-Sub
1 x puerto DVI-D
1 x puerto HDMI
4 x USB 3.0/2.0
2 x USB 2.0/1.1
1 x puerto RJ-45
6 x conectores de audio (Centro / Salida de altavoz subwoofer / Salida de altavoz trasero Salida de altavoz / lateral / Entrada de línea / Salida de línea / Micrófono)
I / O Controller
iTE ® chip I / O Controller
Monitorización H / W
Sistema de detección de tensión
Detección de la temperatura de CPU / Sistema
Detección de la velocidad del ventilador de CPU / Sistema
CPU / Sistema de advertencia de sobrecalentamiento
Ventilador de CPU / Sistema de Advertencia del fallo
CPU / ventilador del sistema de control de velocidad
* Si se admite la función de control de velocidad del ventilador dependerá del modelo de ventilador instalado.
BIOS
2 x 64 Mbit Flash
El uso de licencia AMI EFI BIOS
Apoyo a DualBIOS ™
PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Características únicas
Soporte para Q-Flash
Compatible con Xpress Install
Apoyo App Center
* Aplicaciones disponibles en App Center puede variar según el modelo motherboard.
Apoyó funciones de cada aplicación también pueden ser diferentes dependiendo de las especificaciones de la placa base.

@ BIOS
EasyTune
EZ Configuración
USB Bloqueador
Apoyo a ON / OFF Charge
Paquete de software
Norton Internet Security (versión OEM)
Intel ® Rapid Start Tecnología
Intel ® Smart Connect Tecnología
Intel ® Smart Response Technology
Intel ® Small Business Advantage
Sistema Operativo
Soporte para Windows 8/7
Factor de forma
Micro ATX, 24.4cm x 22.5cm
Observación
Debido a diferentes condiciones de soporte para Linux proporcionada por los fabricantes de chipsets, por favor descargue los drivers para Linux del sitio web del fabricante o de una web tercera parte.
La mayoría de fabricantes de hardware / software ya no pueden ofrecer a los conductores para apoyar Win9X/ME/2000/XP SP1/SP2.
Si los controladores están disponibles de los vendedores, nos actualizamos en el sitio web de GIGABYTE.
