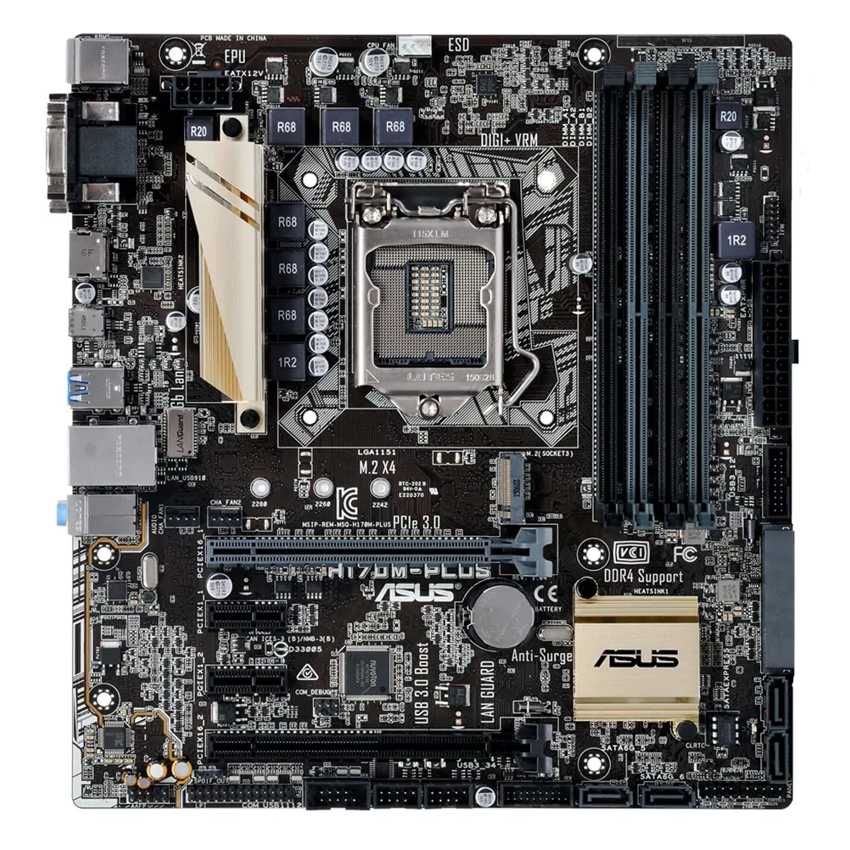

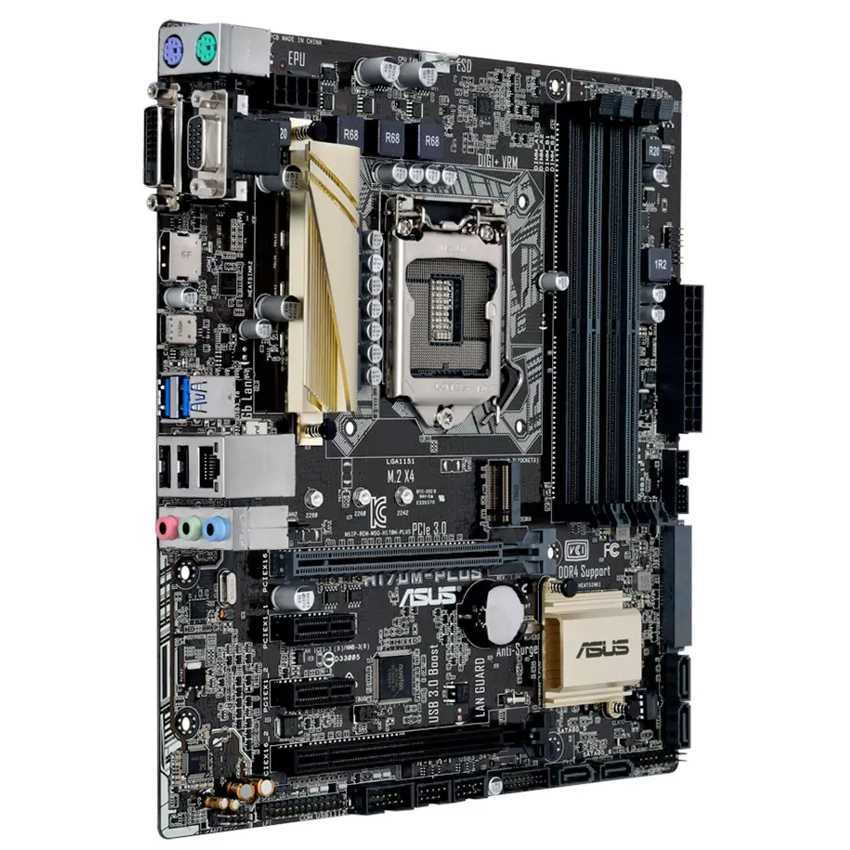

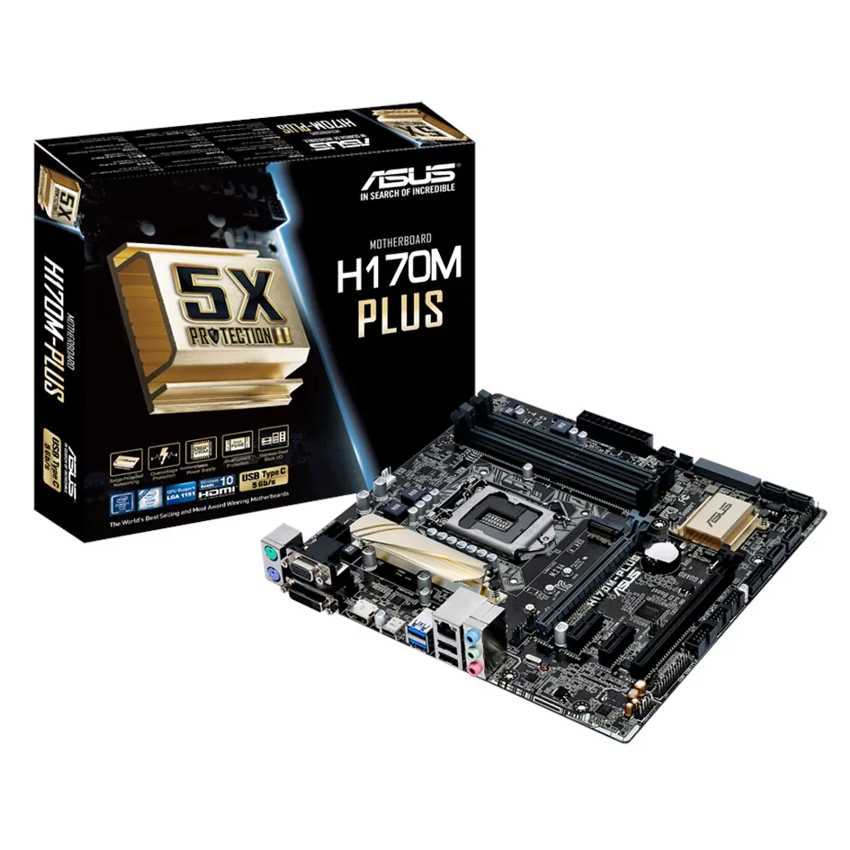

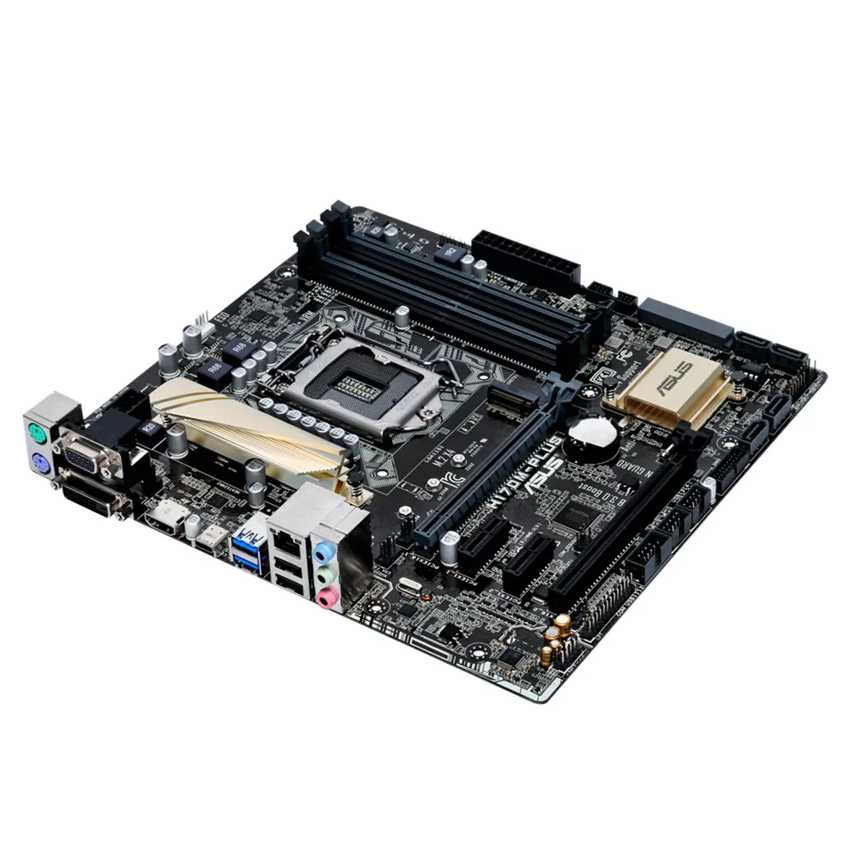

Asus H170M-PLUS

Descripción
Placa ATX H170 tope de gama con 5X Protection II para una fiabilidad confiable, soporte DDR4 y conectividad USB tipo C reversible

- 5X Protection II: Protección hardware avanzada
- M.2 ultrarrápido con interfaz PCIe® 3.0 x4
- USB tipo C para una conectividad más conveniente
- Épico sonido gaming con diseño de filtro de ruido
- Reconocida UEFI BIOS con EZ Flash 3
- Fan Xpert 2+: Controles avanzados para una refrigeración eficiente y silenciosa

Fiabilidad confiable

Protección hardware avanzada
5X protection II emplea los mejores componentes, un excelente diseño de circuito y los estándares más rigurosos para salvaguardar la calidad y durabilidad a largo plazo de tu placa base.
El resultado es una protección y estabilidad excepcionales para tu equipo, el resultado de décadas de experiencia de la marca líder en placas base.

LANGuard

Mejora el rendimiento.
Tolerancia 2,5X para subidas de tensión.

ASUS LANGuard es una tecnología que emplea el acoplamiento de la señal y unos condensadores anti-EMI montados en superficie que mejoran la fiabilidad y el rendimiento de la conexión LAN.
También cuenta con unos componentes con protección electrostática preparados para resistir a subidas de tensión.

Protección contra sobretensión
Circuito de protección
Un circuito diseñado con reguladores de voltaje para proteger la placa base contra posibles subidas de tensión fruto de fuentes de alimentación inestables o de mala calidad.

Protección contra subidas de corriente en los módulos DRAM
Prevención contra cortocircuitos
Los fusibles intercambiables previenen contra posibles daños derivados de sobrevoltajes y cortocircuitos.

DIGI+ VRM
Control de precisión para una alimentación estable
La tecnología DIGI+ VRM, exclusiva de ASUS, entrega al procesador una alimentación basada en las necesidades en tiempo real, reduciendo la energía perdida y mejorando la estabilidad.

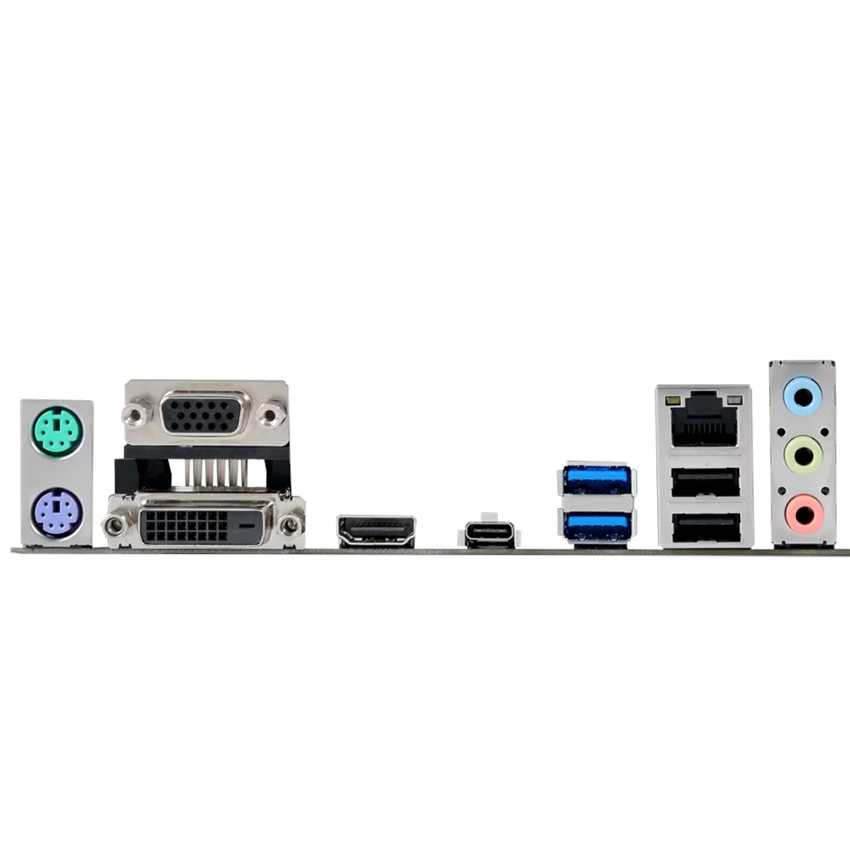

Panel de las E/S posteriores de acero inoxidable
3 veces más resistente a la corrosión
Con una película 3 veces más resistente a la corrosión.
Los paneles de las conexiones posteriores están fabricados de acero inoxidable revestido de una capa de óxido de cromo que aumenta su resistencia a la corrosión.
El resultado es unos paneles con una vida útil tres veces más larga que los paneles ordinarios.

ESD Guards
Las descargas electroestáticas suelen ocurrir de repente, y sus efectos son a menudo infravalorados.
ASUS ESD Guards es capaz de resistir hasta +/- 10kV para descargas por aire y +/-6kV para descargas por contacto.
Todo ello con un diseño de circuito con protección activa que prolonga la vida de los componentes.

Rendimiento excelente

UEFI BIOS reconocida por los medios
La interfaz BIOS más elegante, fácil e intuitiva ha sido renovada con funciones que todavía la hacen más atractiva tanto para novatos como para overclockers con experiencia.

EZ Flash 3
Actualiza la BIOS vía Internet y desde la misma BIOS

S.M.A.R.T
Comprueba los registros de tus unidades de almacenamiento para valorar su fiabilidad y determinar si van a fallar.

Control Q-Fan
Configura la velocidad de los ventiladores manualmente o escoge entre los perfiles predefinidos: Estándar, Silencioso, Turbo y Máxima velocidad.

Mis favoritos
Encuentra opciones de ajuste y añade tus preferidas a la lista.

Modo EZ

Control gráfico de los ventiladores:
Ajusta los ventiladores individualmente dibujando una curva con el ratón.

EZ XMP:
IMejora el rendimiento de tu memoria con un clic.

Información SATA:
Muestra los detalles de los puertos SATA para que reconozcas los dispositivos.

Ajustes rápidos del reloj:
Cambia la hora y fecha con tu ratón.

Modo Avanzado

Últimas modificaciones:
Realiza un seguimiento del último cambio y guarda los perfiles preferidos en una unidad USB.

Cambio de nombre de los puertos SATA:
Cambia de nombre los puertos SATA para una identificación más simple.

Transferencias ultrarrápidas

SATA Express
Las unidades SSD actuales consumen hasta 550 MB/s de ancho de banda, muy cerca del punto de saturación del estándar SATA 6 Gbit/s.
Compatible con hasta dos unidades SATA de generación anterior, SATA Express te asegura que tú y tu sistema no os quedéis atrás.

M.2
Con un ancho de banda de 4 x PCI Express 3.0/2.0, M.2 soporta hasta 32 Gb/s de velocidad de transferencia.
Es la elección perfecta para instalar tu sistema operativo o aplicaciones profesionales y que funcionen lo más rápido posible.

Conectores USB 3.0 en el panel frontal
Hemos colocado los conectores USB 3.0 justo donde los necesitas: 4 conectores USB 3.0 en el panel frontal.
Disfruta de unas transferencias de datos 10 veces más rápidas que USB 2.0, y deja atrás los dolores de espalda para alcanzar los puertos traseros.

USB tipo C para una conectividad más conveniente

USB tipo C ofrece compatibilidad con los dispositivos futuros y conectividad de alta velocidad (5 Gbit/s) con un formato de puerto fino y reversible.
- 1/3 más pequeño que los tradicionales USB tipo A/li>
- Reversible: para que siempre lo conectes a la primera
- Compatible con los nuevos dispositivos y los que están por venir

Audio gaming

Equípate para el campo de batalla

DIY PC fácil

Instalación segura de la palca base
Áreas sin componentes para minimizar el riesgo de daños
Montar tu placa base ASUS es más fácil que nunca.
Los orificios de montaje están rodeadas por áreas sin componentes que minimizan el riesgo de posibles daños o cortocircuitos causados por el contacto.

Q-Slot
Desmontaje de componentes PCI Express sin esfuerzos
El clip abatible de gran tamaño hace que resulte fácil llegar hasta él y accionarlo, por lo que resulta ideal para los espacios más reducidos.
Solo tendrás que pulsar suavemente el clip Q-Slot para que se expulse la tarjeta gráfica.
Nunca había sido tan fácil instalar o extraer una tarjeta gráfica de cualquier tamaño.

Q-DIMM
Una forma sencilla de extraer la memoria
Aunque tengas un chasis pequeño, solo tendrás que presionar el clip de uno de los lados y extraer o conectar los módulos de RAM.
No puede ser más fácil.

Refrigeración optimizada

Fan Xpert 2+
Control avanzado de los ventiladores
Con los sensores térmicos y la detección del modo PWM/DC (3 y 4 contactos), Fan Xpert 3 asegura que cada ventilador alcance un equilibrio ideal entre refrigeración y silencio.
- Modo de ajuste automático: Analiza y detecta las características de los ventiladores para optimizarlos con un clic.
- Modo velocidad constante: Reduce el nivel de ruido a prácticamente 0 dB y permite cambiar la velocidad del ventilador.

Centro de control

AI Suite 3
Acceso integral a las innovadoras funciones de ASUS
ASUS AI Suite 3 ofrece una experiencia de usuario totalmente renovada, a través de una interfaz más clara y atractiva compatible con monitores más grandes.
Consolida todas las funciones exclusivas de ASUS en un único paquete fácil de usar, que te permite supervisar el overclocking, el consumo energético, la velocidad de los ventiladores, los voltajes y muchos otros aspectos.
Esta aplicación integral ofrece funciones muy diversas y fáciles de usar, sin que tengas que cambiar continuamente de una utilidad a otra.

Funciones de la CPU y el chipset

Intel® H170 Express Chipset
El chipset Intel® H170 Express es un diseño de chipset simple compatible con procesadores de la 6ª generación Intel® Core? i7/i5/i3/Pentium®/Celeron® para zócalo LGA1151.
Gracias al uso de unos enlaces en serie de punto a punto que permiten aumentar tanto el ancho de banda como la estabilidad, este chipset se beneficia de un rendimiento mejorado.
Además, el chipset H170 incluye un máximo de 8 puertos USB 3.0, 6 SATA 6 Gbit/s, M.2 y PCIe 3.0 a 32 Gbit/s para acelerar el acceso a los datos.
El chipset Intel® H170 Express también es compatible con las funciones iGPU para que disfrutes del rendimiento gráfico integrado más avanzado de Intel.

Compatible con los procesadores de la 6ª generación Intel Core? i7/Core? i5/Core? i3/Pentium®/Celeron® para zócalo Intel® LGA1151
Esta placa base es compatible con los procesadores de la nueva 6ª generación Intel® Core? i7/i5/i3/Pentium®/Celeron® con zócalo LGA1151.
Incluye controladoras iGPU, de memoria y PCI Express integradas para soportar la salida de gráficos integrada en placa mediante chipsets dedicados, memoria de doble canal (4 DIMM) DDR4 y 16 vías PCI Express 3.0/2.0.
Estas características permiten alcanzar un rendimiento gráfico excelente.

Compatible con Intel® SBA
Esta tecnología combina elementos software y hardware que ofrecen unas capacidades de seguridad y productividad únicas para la pequeña empresa.
Intel® SBA requiere de la instalación de los drivers MEI (Kit de software AMT anfitrión).

Requerimientos de la plataforma:
Windows® 7 (32/64 bits) / 8.1 (64 bits) / 10 (64 bits)
PCH con procesadores Intel® Core? (plataforma 100 Series) con el firmware Intel® Management Engine ME 11.0 de 6,5 MB instalado.

Requerimientos de la CPU y el chipset
Intel ® Core? i3/i5/i7 con uno de los siguientes chipsets: B150, H170, Q170
El Intel ® Management Engine software kit deberá estar instalado (Local Manageability Service e Intel ® Management Engine Interface deberán estar instalados y funcionando.)

Especificaciones
tipos de memoria compatibles: DDR4-SDRAM
Tipo de ranuras de memoria: DIMM
Número de ranuras de memoria: 4
Canales de memoria: Dual
No ECC: Si
Velocidades de reloj de memoria soportadas: 2133 MHz
Memoria interna máxima: 64 GB
Memoria sin buffer: Si
Familia de procesador: Intel
Procesador compatible: Core i5, Core i7, Celeron, Pentium, Core i3
Socket de procesador: LGA1151
USB 2.0, conectores: 2
Conectores USB 3.0 ( 3.1 Gen 1 ): 2
Interfaces de unidad de disco duro soportadas: Serial ATA III
Número de conectores SATA: 7
S/PDIF, conector de salida: Si
Conector de ventilador CPU: Si
Conector de potencia ATX (24 pines): Si
Número de conectores de poder EATX: 1
Número de conectores a ventilador de chasis: 2
Conector de audio en panel frontal: Si
Conector TPM: Si
Número de conectores SATA III: 6
Número de ranuras M.2 (M): 1
Número de conectores SATA Express: 1
Cantidad de puertos USB 2.0: 2
Cantidad de puertos tipo A USB 3.0 (3.1 Gen 1): 3
Ethernet LAN (RJ-45) cantidad de puertos: 1
Puerto de ratón PS/2: 2
Salidas para auriculares: 1
Micrófono, jack de entrada: Si
Cantidad de puertos VGA (D-Sub): 1
Cantidad de puertos DVI-D: 1
Número de puertos HDMI: 1
Ethernet: Si
Controlador LAN: Intel I219-V
Tipo de interfaz ethernet: Gigabit
Componente para: PC
Familia de componentes de tarjeta madre: Intel
Circuito integrado de tarjeta madre: Intel H170
Tarjeta madre, factor de forma: Micro ATX
Canales de salida de audio: 7.1
Niveles RAID: 0, 1, 5, 10
Sistema de audio: Realtek ALC887
Intel® Extreme Memory Profile (XMP): Si
Soporte para proceso paralelo: Quad-GPU CrossFireX
PCI Express x1 (Gen 3.x) ranuras: 2
PCI Express x16 Gen (3.x) ranuras: 2
Tipos de BIOS: UEFI AMI
BIOS, tamaño de memoria: 16 MB
Versión ACPI: 5.0
Jumper Clear CMOS: Si
Ancho: 22,7 cm
Altura: 24,4 cm
